擋板門
煙氣擋板門
產品說明：

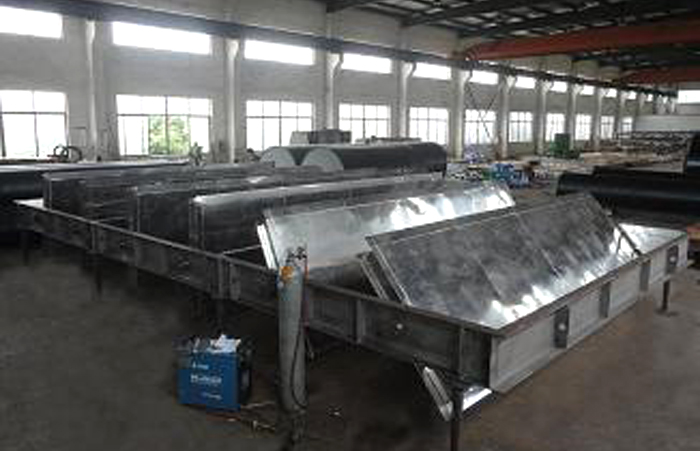

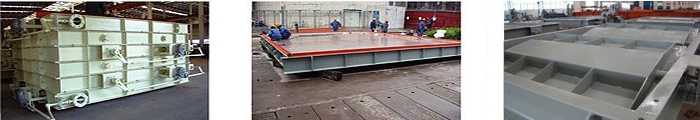

FGD系列擋板門是本公司通過吸收德國德希尼布技術，并結合自身的生產經驗，進行自主創新開發的單軸雙百葉式擋板門，可用于大截面煙道擋板門和高溫擋板門。例如：空氣加熱器的隔絕門，煙氣脫硫系統中。
我公司煙氣擋板門具有零泄漏、可靠、防腐及維護方便等優點，能滿足客戶的各種需求。
主要特點：
1）密封結構——密封材料采用特殊處理的C－276材料，該材料彈性好，擋板門關閉時密封片接觸密封，密封間隙小，且自增強式密封結構可長期有效地保證設備的密封效果。
2）電加熱器——采用溫度無級自動調節，節約能耗，使用壽命更長。
3）安裝方便——對超寬門加中間支撐，兩側門葉采用錯位設計，避免中間軸承咬死，同時檢修維護方便。
4）高可靠性——使用有限元方法進行強度及變形計算，充分保證零部件的結構合理。
5）完善的防腐設計——防腐表面設計避免了合金鋼焊接時碳鋼的滲透，經嚴格的焊接工藝，保證焊接質量及焊縫防腐性能。
6）旁路門快開助力設計——采用快開助力結構降低執行機構的起動力矩，增加可靠性。
7）措施——開關定位連鎖，保證設備運行、并預防誤操作。
8）阻力更小——擋板門分塊無中間框架，減少阻力和泄漏點。
9）可調節的連桿機構，保證百葉門定位準確、轉動靈活。
煙氣擋板門主要配件：
1）密封填料
材質為聚四氟乙烯，用于擋板門葉片軸端的密封，防止煙氣泄漏。該填料耐腐蝕，耐磨，自潤滑，摩擦系數小，密封效果好。
2）加熱器
分為電加熱器和蒸汽加熱器。采用無極自動調溫節約能耗，使用壽命更長。功率50~300kw。
3）密封片
合金鋼密封片經特殊處理后，有很好的機械強度，彈性好，耐腐蝕，其自增強式結構，可長期有效地保證設備的密封性能。也可根據客戶要求尺寸定做。
4）密封風機及附件
含電機、安裝座、出口方接圓，膨脹節。Q=800～15000m3/h P=3000～5500Pa。
5）執行器
分開關型、調節型。有電動與氣動兩類，快的開關時間可達10S。N=600～32000N.M。
6）蝶閥
具有零泄漏的特點，可防止煙氣倒流，保護密封管道系統不受到腐蝕。DN125~DN450(耐溫/防腐型)
7）限位開關
采用進口歐姆龍限位開關，有30萬次以上的使用壽命，運行穩定。其擺桿長度及方向可調節。
8）帶座軸承
采用國產帶方座外球面調心球軸承，用于擋板門葉片驅動軸，在相對應的角度范圍內自動調心，轉動靈活，使用壽命長，便于更換維護。
